ช่วงแรงดันและการกำหนดค่าความปลอดภัย: รายการตรวจสอบของวิศวกรภาคสนามสำหรับการเลือกคอมเพรสเซอร์

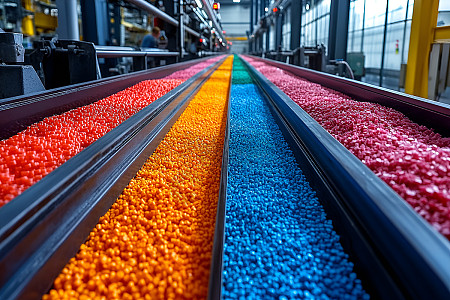

ไตรมาสที่แล้ว ผมถูกเรียกตัวไปที่โรงงานพลาสติกแห่งหนึ่งในไทย สายการผลิตของพวกเขาหยุดทำงานเป็นเวลา 18 ชั่วโมง สาเหตุที่แท้จริง? เครื่องอัดอากาศแบบสกรูที่ทำงานไม่มีที่ติมาสามปีก็ถูกยึดในชั่วข้ามคืน

เมื่อฉันดึงท่อนไม้ สัญญาณเตือนอุณหภูมิสูงเริ่มทำงาน แต่เซ็นเซอร์อุณหภูมิไม่เคยถูกต่อสายเข้ากับวงจรปิดฉุกเฉิน คอมเพรสเซอร์ทำงานต่อไปจนกระทั่งโรเตอร์เชื่อมตัวเองเข้ากับโครง

เหตุการณ์นั้นไม่ใช่ความล้มเหลวของเครื่อง มันเป็นความล้มเหลวในการกำหนดค่า

ในช่วงหลายปีที่ผ่านมา ฉันได้เห็นเรื่องราวที่คล้ายกันทั่วโลก ตั้งแต่แหล่งปิโตรเคมีในตะวันออกกลางไปจนถึงโรงงานแปรรูปอาหารในยุโรป เกลียวทั่วไปไม่ค่อยเป็นแบบคอมเพรสเซอร์ เกือบทุกครั้งจะมีการกำกับดูแลการกำหนดค่าด้านความปลอดภัยโดยสัมพันธ์กับแรงดันใช้งานจริง

คู่มือนี้ไม่ใช่บทความเชิงทฤษฎี เป็นรายการตรวจสอบที่ใช้ได้จริงซึ่งครอบคลุมถึงการเสียจริงเครื่องอัดอากาศแบบสกรูลูกสูบแรงดันสูง และหน่วยแรงเหวี่ยง ดังนั้นคุณจึงสามารถจับคู่ชั้นป้องกันที่เหมาะสมกับช่วงแรงดันเฉพาะของคุณได้

ช่วงแรงดันต่ำ (สูงสุด 15 บาร์ / 220 psi) — ความเสี่ยงที่ซ่อนอยู่ในระบบ "เรียบง่าย"

นี่คือช่วงความดันที่พบบ่อยที่สุด และเครื่องอัดอากาศแบบสกรูครองพื้นที่นี้ เนื่องจากระบบเหล่านี้ถูกมองว่าเป็น "มาตรฐาน" ผู้ปฏิบัติงานจำนวนมากจึงถือว่าการป้องกันขั้นพื้นฐานนั้นเพียงพอแล้ว ในทางปฏิบัติ ฉันเห็นช่องว่างที่เกิดซ้ำสามช่อง:

1. ตรรกะอุณหภูมิ ไม่ใช่แค่สวิตช์อุณหภูมิ

คอมเพรสเซอร์แบบสกรูรุ่นพื้นฐานหลายรุ่นใช้สวิตช์อุณหภูมิโลหะคู่แบบธรรมดา น้ำมันมีอุณหภูมิถึง 120°C แต่เมื่อถึงเวลานั้น น้ำมันก็หมดโค้กแล้ว เครื่องอัดอากาศแบบสกรูที่กำหนดค่าอย่างเหมาะสมควรมีเซ็นเซอร์ PT100 RTD พร้อมการเชื่อมต่อลอจิกแบบเดินสาย ไม่ใช่เพียงสัญญาณเตือนแบบนุ่มนวลใน PLC ตัวควบคุมต้องตัดไฟจริงที่อุณหภูมิ 110°C และต้องรีเซ็ตด้วยตนเอง คุณสมบัติเดียวนี้ป้องกัน 70% ของความล้มเหลวของโรเตอร์ก่อนกำหนดที่ฉันพบทั่วโลก

2. การตรวจสอบแรงดันต่างของตัวกรองน้ำมัน

ไส้กรองน้ำมันเครื่องที่อุดตันจะทำให้ตลับลูกปืนอดอาหาร แพคเกจคอมเพรสเซอร์ส่วนใหญ่จะตรวจสอบเฉพาะแรงดันสุดท้ายเท่านั้น แต่กำหนดไว้อย่างดีเครื่องอัดอากาศแบบสกรูควรมีสวิตช์ delta-P พาดผ่านกรองน้ำมันเครื่อง เมื่อส่วนต่างของแรงดันเกิน 2.5 บาร์ ตัวควบคุมควรแจ้งเตือนการบริการก่อนที่วาล์วบายพาสจะเปิดและน้ำมันที่ไม่มีการกรองจะไหลเวียน นี่คือส่วนเสริมราคาประหยัดที่จ่ายเองด้วยการยกเครื่องที่หลีกเลี่ยงไม่ได้เพียงครั้งเดียว

3. การป้องกันเฟสและการตรวจสอบการหมุน

ฉันเคยเห็นความเสียหายแบบย้อนกลับในอินโดนีเซีย ไนจีเรีย และบราซิล—ทุกครั้งหลังจากการเชื่อมต่อไฟฟ้าของไซต์งานอีกครั้ง สกรูคอมเพรสเซอร์ที่กำหนดค่าอย่างเหมาะสมจะต้องมีรีเลย์ลำดับเฟสที่ป้องกันการสตาร์ทหากการหมุนไม่ถูกต้อง นี่ไม่ใช่ทางเลือก เป็นชั้นพื้นฐานที่ควรระบุในทุกใบสั่งซื้อ

สำหรับงานแรงดันต่ำ เครื่องอัดอากาศแบบสกรูกลีบคู่ที่มีการป้องกันทั้งสามนี้มอบความสมดุลระหว่างความน่าเชื่อถือและความปลอดภัยที่ดีที่สุด อย่ารับบรรจุภัณฑ์ที่ไม่มีการป้องกันความร้อนและเฟสแบบเดินสาย โดยไม่คำนึงถึงข้อได้เปรียบด้านราคา

ช่วงแรงดันปานกลาง (15–40 บาร์ / 220–580 psi) — การจัดการการเรียงซ้อนความร้อนในคอมเพรสเซอร์แบบลูกสูบ

ทันทีที่คุณข้าม 15 บาร์ ตลาดจะเปลี่ยนไปใช้คอมเพรสเซอร์ลูกสูบแบบหลายขั้นตอน ความท้าทายด้านความปลอดภัยในที่นี้ไม่ใช่การควบคุมแรงดันเพียงอย่างเดียว แต่เป็นการจัดการไล่ระดับความร้อน

เมื่อไม่กี่ปีก่อน ฉันได้ตรวจสอบเหตุเพลิงไหม้ที่โรงงาน PET พรีฟอร์มในอินเดีย คอมเพรสเซอร์ลูกสูบสองขั้นตอนประสบกับอินเตอร์คูลเลอร์ที่ถูกบล็อก อุณหภูมิการระบายขั้นที่สองเพิ่มขึ้นเป็น 230°C ทำให้เกิดการสะสมตัวของคาร์บอนในวาล์วระบาย เปลวไฟพุ่งกลับเข้าไปในห้องเหวี่ยง

การตรวจสอบพบว่าคอมเพรสเซอร์ตรวจสอบเฉพาะอุณหภูมิสุดท้ายเท่านั้น ระยะกลางไม่มีการป้องกันที่เป็นอิสระ

สำหรับชุดลูกสูบแรงดันปานกลาง ฉันขอแนะนำชั้นความปลอดภัยสามชั้นที่ไม่สามารถต่อรองได้:

•  การตรวจสอบอุณหภูมิอิสระในทุกขั้นตอนการบีบอัดการคายประจุของกระบอกสูบแต่ละครั้งจะต้องมีเทอร์โมคัปเปิ้ลของตัวเอง และ PLC จะต้องสั่งงานการปิดระบบหากขั้นตอนใดๆ เกินขีดจำกัดการออกแบบ ไม่ใช่แค่ทางออกสุดท้ายเท่านั้น
• วาล์วนิรภัยแบบกลไกพร้อมตัวบ่งชี้บอกเล่าในบริการที่มีแรงดันสูง วาล์วนิรภัยสามารถยกและใส่กลับเข้าไปใหม่ได้แต่ไม่สามารถปิดได้สนิท ทำให้เกิดการรั่วไหลขนาดเล็ก ระบุวาล์วด้วยคันยกและตัวแสดงภาพ เพื่อให้ผู้ปฏิบัติงานสามารถยืนยันได้ว่าวาล์วคลายตัวแล้วหรือไม่ สิ่งนี้มีความสำคัญอย่างยิ่งในไซต์ระยะไกลหรือไม่มีผู้ดูแล
• ระบบระบายคอนเดนเสทอัตโนมัติพร้อมการสำรองข้อมูลด้วยตนเองความชื้นเป็นสิ่งที่หลีกเลี่ยงไม่ได้ในการบีบอัดด้วยแรงดันปานกลาง การระบายน้ำอัตโนมัติล้มเหลว—ฉันเคยเห็นขดลวดโซลินอยด์ไหม้ในสภาพแวดล้อมที่ชื้น การระบายน้ำอัตโนมัติทุกรายการควรได้รับการสนับสนุนโดยวาล์วแยกและท่อระบายน้ำแบบแมนนวล โดยมีขั้นตอนที่เป็นลายลักษณ์อักษรสำหรับการตรวจสอบด้วยตนเองทุกสัปดาห์

ช่วงแรงดันสูง (สูงกว่า 40 บาร์ / 580 psi) — มาตรฐาน API เป็นพื้นฐานของคุณ

สำหรับการใช้งานที่มีแรงดันเกิน 40 บาร์ เช่น สถานีเติมก๊าซ การทดสอบท่อ หรือการเพิ่มไนโตรเจนแรงดันสูง การกำหนดค่าความปลอดภัยจะเปลี่ยนจากแนวทางปฏิบัติที่ดีที่สุดไปเป็นรหัสทางวิศวกรรม ในพื้นที่นี้เครื่องอัดอากาศแบบสกรูไม่ค่อยได้ใช้ หน่วยลูกสูบหรือไดอะแฟรมเข้ามาแทนที่ อย่างไรก็ตามหลักการด้านความปลอดภัยคาบเกี่ยวกัน

ตามมาตรฐาน API 618 (คอมเพรสเซอร์แบบลูกสูบ) และข้อกำหนดด้านท่อ ASME B31.3 สิ่งที่ต้องมีในบรรจุภัณฑ์แรงดันสูงทุกรายการมีดังนี้:

1. การป้องกันแรงดันเกินสองเท่าในซีรีส์รีลีฟวาล์วตัวเดียวไม่เพียงพอ การกำหนดค่าควรรวมวาล์วระบายหลักที่ตั้งค่าไว้สูงกว่าแรงดันใช้งาน 5% และวาล์วรองที่ตั้งค่าไว้ที่ 8% โดยปล่อยออกไปยังส่วนหัวช่องระบายอากาศที่ปลอดภัย ความซ้ำซ้อนนี้ได้ป้องกันการแตกหักอย่างรุนแรงในโรงงานสองแห่งที่ฉันเคยร่วมงานด้วยในสหรัฐอเมริกา

2. การตรวจสอบการสั่นสะเทือนและการตกของแท่งคอมเพรสเซอร์แบบลูกสูบแรงดันสูงประสบกับความเค้นเชิงกลที่สำคัญ ฉันขอแนะนำอย่างยิ่ง

•  หัววัดความใกล้เคียงบนรางครอสเฮดแต่ละอันเพื่อตรวจจับการสึกหรอของแหวนไรเดอร์
•  ทรานสดิวเซอร์สั่นสะเทือนบนฝาสูบแต่ละอัน พร้อมตรรกะการปิดระบบหากความเร็วเกิน 25 มม./วินาที

3. แรงดันน้ำมันเหวี่ยงพร้อมการปิดเครื่องต่ำในการให้บริการแรงดันสูง แรงดันน้ำมันจะค้ำจุนตลับลูกปืนและยังควบคุมการทำงานของตัวขนถ่าย จำเป็นต้องมีสวิตช์แรงดันน้ำมันต่ำที่จะปิดคนขับทันที ไม่ใช่ไฟเตือน แต่เป็นรีเลย์ปิดระบบทางกายภาพ

คอมเพรสเซอร์แบบแรงเหวี่ยง — การป้องกันไฟกระชากคือการปกป้องบุคลากร

คอมเพรสเซอร์แบบแรงเหวี่ยงทำงานที่ความเร็วสูงมาก มักใช้ใบพัดขนาดใหญ่ เหตุการณ์ด้านความปลอดภัยที่อันตรายที่สุดไม่ใช่แรงดันเกิน แต่เป็นไฟกระชาก

เมื่อคอมเพรสเซอร์แบบแรงเหวี่ยงกระชากขึ้น โรเตอร์สามารถเลื่อนไปตามแกนได้หลายมิลลิเมตรในหน่วยมิลลิวินาที การสั่นสะเทือนที่เกิดขึ้นอาจทำให้ท่อระบายแตกได้ ฉันเคยเห็นเหตุการณ์ไฟกระชากในโรงงานเคมีแห่งหนึ่งในยุโรป เกิดแรงเฉือนหน้าแปลนสแตนเลสขนาด 10 นิ้ว

สำหรับหน่วยหมุนเหวี่ยง คุณลักษณะด้านความปลอดภัยเหล่านี้ไม่สามารถต่อรองได้:

•  ระบบควบคุมป้องกันไฟกระชากพร้อมโบลว์ออฟวาล์วที่ทำงานรวดเร็วโดยเฉพาะเวลาตอบสนองของวาล์วต้องน้อยกว่า 1 วินาที เมื่อระบุ ให้ขอรายงานการทดสอบการตอบสนองขั้นตอนของวาล์วจากซัพพลายเออร์ หากพวกเขาไม่สามารถให้ได้ ให้ถือว่าเป็นธงสีแดง
•  การตรวจสอบตำแหน่งตามแนวแกน (การสึกหรอของตลับลูกปืนกันรุน)ควรติดตั้งพรอกซิมิตี้โพรบอิสระสองตัวเพื่อตรวจวัดการกระจัดของเพลา หากการเคลื่อนที่ตามแนวแกนเกิน 0.3 มม. (ขึ้นอยู่กับการออกแบบโรเตอร์) ระบบจะต้องเริ่มการปิดระบบแบบควบคุมก่อนที่ตลับลูกปืนกันรุนจะล้มเหลว
• ซีลแก๊สแห้งพร้อมการตรวจสอบการไหลของช่องระบายอากาศสำหรับการใช้งานกับก๊าซอันตราย ซีลก๊าซแห้งแบบคู่ถือเป็นมาตรฐาน แต่ความปลอดภัยที่แท้จริงอยู่ที่เครื่องวัดอัตราการไหลของช่องระบายอากาศรั่ว การไหลของช่องระบายอากาศที่เพิ่มขึ้นอย่างค่อยเป็นค่อยไปบ่งบอกถึงการเสื่อมสภาพของซีลและให้การแจ้งเตือนล่วงหน้าเป็นเวลาหลายสัปดาห์ หากมีการติดตั้งและติดตามการตรวจสอบ

กฎความปลอดภัยสากลสามข้อ — ไม่ว่าคุณจะเลือกคอมเพรสเซอร์ประเภทใด

ในทุกไซต์ที่ฉันเคยเยี่ยมชมทั่วโลก ไม่ว่าจะเป็นเครื่องอัดอากาศแบบสกรูในเหมืองของออสเตรเลีย คอมเพรสเซอร์แบบลูกสูบในโรงงานก๊าซของรัสเซีย หรือหน่วยหมุนเหวี่ยงในโรงกลั่นของเยอรมัน กฎสามข้อนี้ถือเป็นจริง:

1.  วาล์วแยกแบบแมนนวลที่ทางออกของคอมเพรสเซอร์การปิดระบบทางอิเล็กทรอนิกส์อาจล้มเหลว บอลวาล์วหรือวาล์วประตูที่หน้าแปลนระบายช่วยให้ผู้ปฏิบัติงานสามารถแยกคอมเพรสเซอร์ออกจากระบบได้ในกรณีฉุกเฉิน แม้ว่าระบบควบคุมจะไม่ตอบสนองก็ตาม
2. กระจกมองบนระบบหล่อลื่นสำหรับสกรูคอมเพรสเซอร์ที่มีน้ำมันท่วม กระจกมองท่อส่งน้ำมันกลับเป็นอุปกรณ์ความปลอดภัยที่เรียบง่ายและมองข้ามไป หากคุณไม่เห็นน้ำมันไหลระหว่างการทำงานที่บรรทุก แสดงว่าท่อไล่น้ำมันถูกปิดกั้น หากไม่มีการยืนยันด้วยสายตา คอมเพรสเซอร์จะค่อยๆ สูญเสียน้ำมัน ส่งผลให้ตลับลูกปืนขาด ฉันขอแนะนำให้ระบุกระจกมองบนเครื่องอัดอากาศแบบสกรูที่มีน้ำมันทุกเครื่องเป็นรายการมาตรฐาน
3.  บันทึกการสอบเทียบสำหรับเซ็นเซอร์ความดันและอุณหภูมิทุกตัวฉันไม่สามารถเน้นเรื่องนี้ได้เพียงพอ เซ็นเซอร์ที่อ่านอุณหภูมิต่ำได้ 5°C จะทำลายการกำหนดค่าความปลอดภัยทั้งหมดของคุณ ตรวจสอบให้แน่ใจว่าซัพพลายเออร์ของคุณมีใบรับรองการสอบเทียบจากโรงงานที่ตรวจสอบย้อนกลับได้ตามมาตรฐานสากล (ISO 17025) นอกจากนี้ กำหนดเวลาการสอบเทียบใหม่ประจำปี ซึ่งเป็นการลงทุนด้านความปลอดภัยที่คุ้มค่าที่สุดเพียงครั้งเดียวที่คุณสามารถทำได้

การตัดสินใจขั้นสุดท้าย — เมทริกซ์การตัดสินใจตามหน้าที่ของคุณ

หากคุณอยู่ในขั้นตอนการวางแผนสำหรับสถานีคอมเพรสเซอร์ใหม่ ต่อไปนี้คือเฟรมเวิร์กที่เรียบง่ายที่ฉันแชร์กับลูกค้าระหว่างการประเมินไซต์:

เหตุใดจึงสำคัญ — เหนือกว่าการปฏิบัติตามข้อกำหนด

ฉันเคยทำงานเกี่ยวกับระบบคอมเพรสเซอร์ในหกทวีป ผู้ปฏิบัติงานที่ประสบความสำเร็จสูงสุดไม่ได้มองว่าการกำหนดค่าความปลอดภัยเป็นต้นทุน พวกเขามองว่าเป็นการประกันที่จ่ายเงินปันผลในด้านสภาพพร้อมใช้งาน ความสามารถในการคาดการณ์การบำรุงรักษา และความไว้วางใจของบุคลากร

เครื่องอัดอากาศแบบสกรูที่กำหนดค่าอย่างถูกต้องพร้อมการป้องกันความร้อนและตัวกรองที่เหมาะสมจะมีอายุการใช้งานยาวนานกว่าเครื่องที่กำหนดค่าไม่ดีเป็นเวลาสามถึงห้าปี โดยมีการหยุดทำงานโดยไม่ได้วางแผนน้อยลง 40% คอมเพรสเซอร์ลูกสูบที่มีอุปกรณ์ครบครันจะแจ้งเตือนคุณถึงอินเตอร์คูลเลอร์ที่ขัดข้องหลายสัปดาห์ก่อนที่จะเกิดอันตรายจากไฟไหม้ หน่วยแรงเหวี่ยงป้องกันไฟกระชากจะทำให้ท่อของคุณไม่เสียหายตลอดอายุการใช้งานการออกแบบ 20 ปีเต็ม
